Ränndalar utföres enligt två huvudgrupper, vinkelränndal och försänkt ränndal. Val av ränndalstyp beror på vilken takplåt som ska monteras, taklutning, föreskrifter samt hur underkonstruktion med regelverk är uppbyggt.
Ränndal VR-1 är den vanligast förekommande ränndalen, passar för montage ovan på regelverket samt i vissa fall även för montage under ströläkt och bärläkt.
![](/fileadmin/_processed_/2/e/csm_VR1_287_287_e4a6c7fe1d.jpg)
Ränndal VRE1-287 är anpassad för montage av Estelle falstak, monteras på grundpapp eller ovan reglar.
![](/fileadmin/_processed_/d/f/csm_VRE-287_13f4d9d969.jpg)
Underbeslag-ränndal monteras som förstärkning under grundpapp enligt papptillverkarnas instruktioner.
![](/fileadmin/_processed_/2/2/csm_Underbeslag_raenndal_02195f4035.jpg)
Försänkt ränndal VR2-287/50, höjd anpassad till 25 mm ströläkt och 25 mm bärläkt. Passar även vid montage av frihängande duk med klämlist 25 mm, bärläkt 45 mm och 20 mm underlag i ränndalen.
![](/fileadmin/_processed_/1/c/csm_VR2_287_287_50_papp-regelverk_25___25_mm_f338319c68.jpg)
Försänkt ränndal VR2-287/63, höjd anpassad till ströläkt 25 mm och bärläkt 38 mm.
![](/fileadmin/_processed_/9/3/csm_VR2_287_287_50_papp-regelverk_25___38_mm_29829d95a1.jpg)
Försänkt ränndal VR2-287/70, höjd anpassad till ströläkt 25 mm och bärläkt 45 mm.
![](/fileadmin/_processed_/d/8/csm_VR2_287_287_50_papp-regelverk_25___45_mm_98ec6c70c3.jpg)
Försänkt ränndal VR2-287/43, anpassad till montage av frihängande duk med klämlist 25 mm, bärläkt 38 mm och 20 mm underlag i ränndalen.
![](/fileadmin/_processed_/a/2/csm_VR2_287_287_43_duk-regelverk_25___38_-20_mm_d428e0a0f6.jpg)

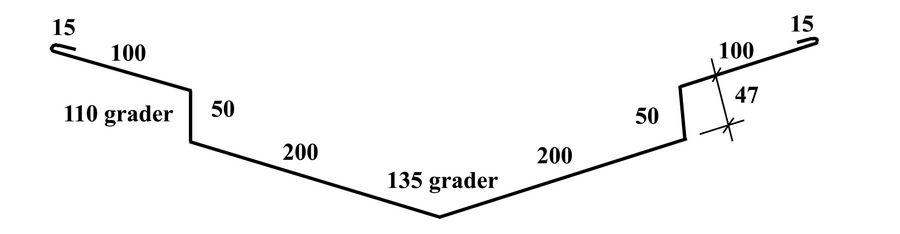

Försänkt ränndal VRE2-200/47 är anpassad för Estelle falstak. Höjd är anpassad till ströläkt 25 mm och bärläkt 22 mm.
![](/fileadmin/_processed_/f/5/csm_VRE2_200_47_papp-regelverk_25__22_mm_e204f95b04.jpg)
Försänkt ränndal VRE2-200/53 är anpassad för Estelle falstak. Höjd är anpassad till ströläkt 25 mm och bärläkt 28 mm.
![](/fileadmin/_processed_/4/0/csm_VRE2_200_53_papp-regelverk_25__28_mm_befcbd09ba.jpg)
